Преміум‑рівень і чисте звучання

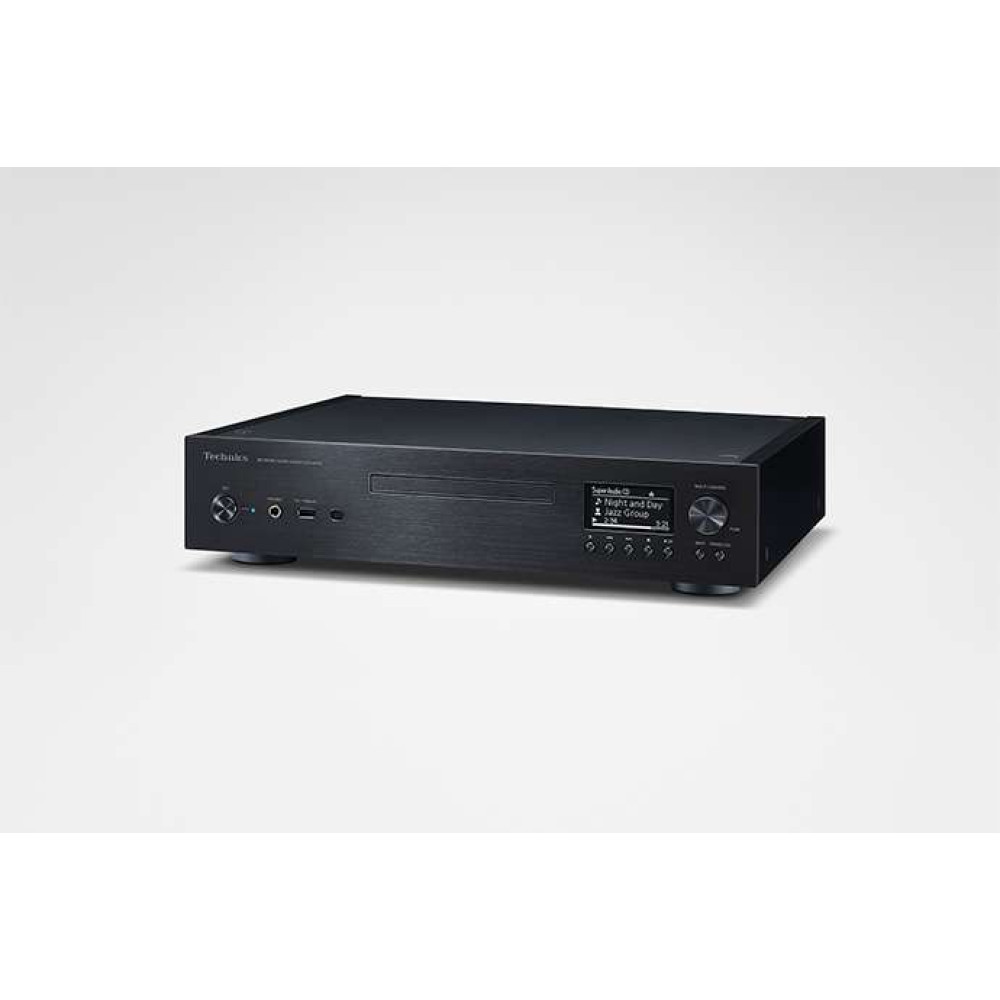

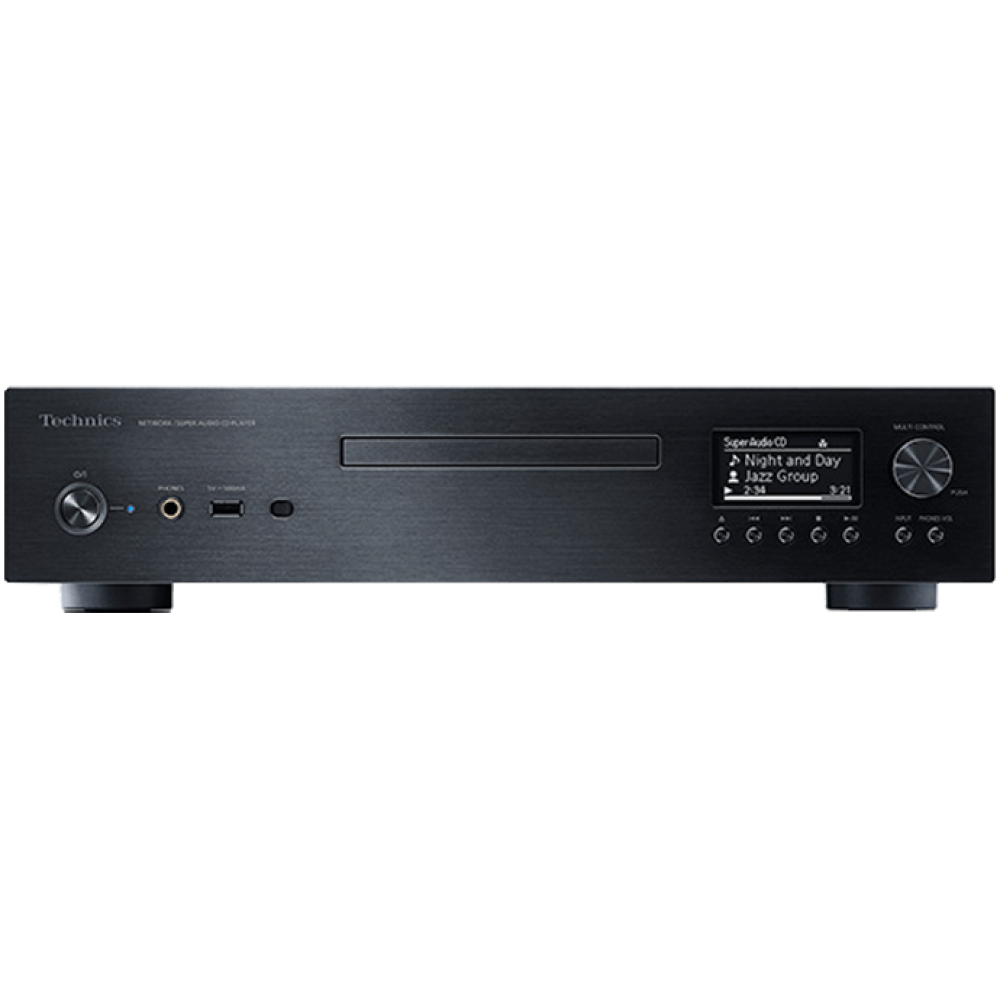

Мережевий програвач Super Audio CD SL-G700 — багатоцільовий цифровий плеєр, створений для відтворення аудіо найвищої якості з різних джерел: від традиційних CD і SACD до сучасних високорозрядних файлів та потокових сервісів.
Преміумний цифро‑аналоговий перетворювач на базі подвійного моно‑контуру Контур цифро‑аналогового перетворювача — ключовий вузол, де цифровий сигнал перетворюється у аналог і відтворює форму звукової хвилі. Для кожного каналу (правого і лівого) застосовані високоякісні DAC AK4497 від Asahi Kasei Microdevices, що відрізняються високим співвідношенням сигнал/шум і низькими спотвореннями. Живлення подається на кожен перетворювач окремо і розділене на п’ять зон залежно від функцій. Тактовий генератор ізольований у власному джерелі живлення на акумуляторі для підвищення стабільності такту й точності перетворення. Подвійна асиметрична моно‑схема мінімізує взаємні впливи між каналами і піднімає рівень відтворення простору та деталей запису.
Електросхема ЦАП
Модуль підсилення Фільтруючий каскад, що йде після ЦАП, визначає кінцеву якість сигналу на аналоговому виході. Замість звичайного операційного підсилювача в SL-G700 використаний спеціально сконструйований підсилювальний модуль. Використання низькошумних транзисторів і тонкоплівкових резисторів зменшує рівень власних шумів. Точна підгонка робочих параметрів, зокрема струму і режимів, покращила динамічну віддачу, співвідношення сигнал/шум і знизила спотворення. У результаті модуль забезпечує лінійне, детальне і природне відтворення навіть найтонших нюансів запису.
Фільтрація після ЦАП
Конструкція зовнішнього підсилювального модуля
Підсилювач у схемі з каскодом забезпечує відмінні ВЧ‑характеристикиАкумуляторне живлення для тактового генератора
Якість тактового генератора істотно впливає на обробку цифрових аудіосигналів. Найнадійніший підхід для такого чутливого вузла — повністю ізолювати його джерело живлення від шумів і флуктуацій мережі. Technics має значний досвід у розробці ізольованих акумуляторних джерел живлення для цифрових аудіоінтерфейсів, зокрема для ЦАП. Тактовий генератор налаштований на роботу з наднизьким фазовим шумом, що мінімізує вплив перешкод у живильній частині і підвищує чистоту відтворення.
Високошвидкісне низькошумне джерело живлення
Стабільність і чистота живлення критичні для достовірного відтворення звуку, особливо в аналогових ланцюгах. SL-G700 має окремий блок живлення для аналогових виходів без зворотного зв’язку, який ефективно гасить коливання та знижує шум. У поєднанні зі стабілізованим контуром оригінальної конструкції це джерело забезпечує стабільні напруги з мінімальним шумом. В ньому не застосовуються універсальні ІС — всі параметри ретельно підібрані для досягнення високого співвідношення сигнал/шум і максимально автентичного звучання, характерного для Technics.
Виділений блок живлення для аналогових виходів
Блок‑схема джерела живлення
Рівень БПФ на виході блоку живлення — нижчий поріг шуму порівняно з традиційними джерелами живлення
Характеристика динамічного навантаження — забезпечує стабільність напруги при зміні навантаження.
Цифрова архітектура шумозаглушення Схема підсилення USB‑сигналів додатково оснащена стабілізаторами на тонкоплівкових немагнітних резисторах, що знижують вплив магнітних перешкод, а також високоякісними конденсаторами Ruby Mica з низькими діелектричними втратами і стабільністю при нагріванні. Для підвищення достовірності звуку застосовані різні заходи шумопригнічення, включаючи плівкові резистори з низьким ESR на клемах живлення локальних контурів і ізоляцію імпульсного трансформатора на виході цифрового сигналу.
Якісний вихід для навушників
Зазвичай аналоговий вихід і вихід для навушників отримують сигнал з того ж контуру ЦАП. У SL-G700 передбачено окремий перетворювач для навушників, який базується на власних ІС обробки сигналу Technics і цифрових підсилювачах JENO Engine для зниження спотворень і оптимізації шумових характеристик. Розділення ланцюгів для аналогового виходу і навушників усуває взаємні перешкоди, а також дозволяє індивідуально налаштувати характеристики кожного виходу для найкращої якості. Плеєр автоматично активує підсилювач JENO при підключенні навушників, що запобігає впливу аналогового виходу під час його відсутності.
Окрім того, в підсилювачі для навушників класу AA використано два окремі підсилювальні контури: один підвищує напругу, інший — забезпечує необхідний струм. Це дозволяє коректно перетворювати високорозрядний ШІМ‑вихід JENO в аналоговий сигнал, що підходить для широкого діапазону імпедансів навушників і демонструє низькі спотворення на всьому частотному діапазоні.
Система класу AA
A - Підсилювач контролю напруги: напруга подається від виділеного операційного підсилювача
B - Підсилювач живлення: необхідний струм постачається від окремого операційного підсилювача
Система оптимальної активації контурів Ця система дає змогу відключати окремі цифрові модулі (дисплей, аналогові та цифрові інтерфейси) під час відтворення, щоб зменшити рівень шуму. У режимі «Тільки диск» мережевий інтерфейс повністю відключається, що додатково покращує якість звучання при відтворенні SACD/CD.
Відбірні компоненти У вузлах, що найсильніше впливають на якість звуку, застосовано ретельно відібрані та точно налаштовані компоненти високої якості, що гарантують чистоту і достовірність відтворення.
Чотирьохзонна компоновка У цифровому плеєрі існує багато електричних ланцюгів: потужні імпульсні блоки живлення, високочастотні цифрові інтерфейси та чутливі аналогові схеми. SL-G700 розділено на чотири функціональні вузли, у кожному з яких зосереджені контури одного типу та рівня сигналу. Вузли відокремлені перемичками для запобігання взаємних впливів, що сприяє підвищенню якості звуку. Така конструкція також підвищує жорсткість шасі і знижує вібрації компонентів, що позитивно впливає на відтворення.
Надійний привід диска Для якісного відтворення важлива точність зчитування диска. Привід CD обладнано потрійною рамою, що підвищує стабільність читання і ізолює механіку від зовнішніх вібрацій. Також використано масивний опорний диск із литого алюмінію, що ефективно гасить вібрації і зменшує шуми для точного відтворення.
Міцний ізолятор Внутрішня поверхня ізолятора підсилена ребрами та 4‑мм сталевою пластиною для збільшення маси і жорсткості. Така конструкція спеціально розроблена для ефективного придушення резонансів у моделі SL-G700.
Підтримка різних джерел і способів підключення SL-G700 підтримує бездротові підключення через Bluetooth, Wi‑Fi і AirPlay 2, відтворює потоки зі сервісів Spotify, TIDAL та інтернет‑радіо, а також сумісний з Google Assistant. *
