Преміум-клас — виняткова якість звуку

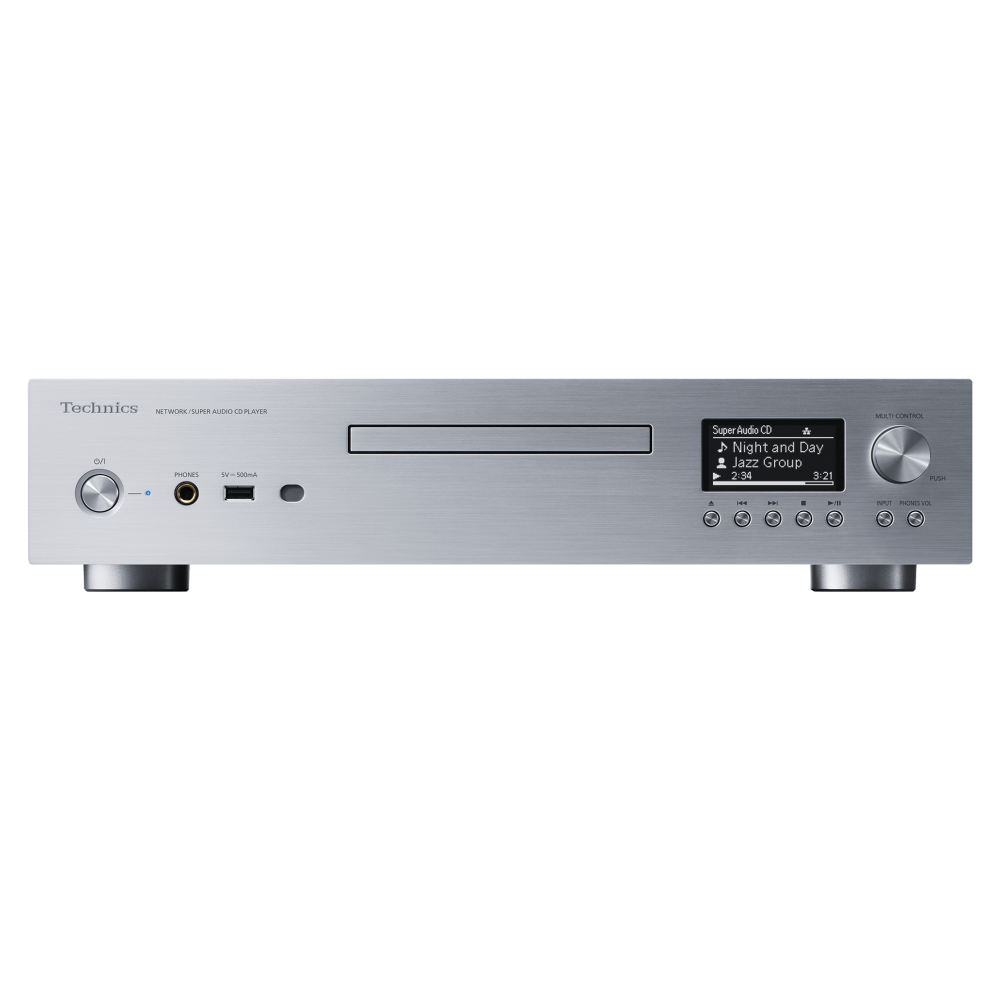

Мережевий програвач Super Audio CD SL-G700 — універсальний цифровий програвач, що відтворює аудіо найвищої якості з широкого кола джерел: від класичних CD/SACD до сучасних Hi‑Res файлів та потокових сервісів.
Преміальний високоякісний цифро-аналоговий перетворювач на основі двоканальної (dual-mono) схеми Контур ЦАП — ключовий елемент, де цифровий сигнал (наприклад з CD) перетворюється в аналогову хвилю. Для правого і лівого каналів обрані DAC AK4497 від Asahi Kasei Microdevices з високим співвідношенням сигнал/шум і низькими спотвореннями. Живлення виділене для кожного перетворювача і розділене на п'ять окремих ланок за призначенням. Тактовий генератор має власне акумуляторне живлення для досягнення максимальної точності перетворення. Незалежні моноканальні контури мінімізують взаємні завади між каналами і підвищують реалістичність відтворення та масштаб звукового простору.
Електронна схема ЦАП
Підсилювальний модуль Фільтруючий каскад після ЦАП безпосередньо визначає якість сигналу на аналогових виходах. Замість стандартного операційного підсилювача в SL-G700 використано фірмовий посилювальний модуль. Низькошумні транзистори і тонкоплівкові резистори знижують шуми в контурі. Точна налаштування робочих параметрів, зокрема струму, покращує відгук, співвідношення сигнал/шум і зменшує спотворення. У результаті досягається висока лінійність і природність відтворення, що передає найтонші нюанси запису.
Фільтруючий контур після ЦАП
Конструкція зовнішнього посилювального модуля
Посилювальний пристрій зі згорнутим каскодом забезпечує відмінні високочастотні характеристикиАкумуляторне живлення тактового генератора
Якість роботи тактового генератора істотно впливає на обробку цифрових аудіосигналів. Найефективніший підхід для такого чутливого контуру — повністю ізолювати його живлення від мережевих шумів. Technics має великий досвід у створенні ізольованих акумуляторних джерел живлення для цифрових аудіоінтерфейсів, у тому числі для ЦАП. Тактові генератори налаштовані на роботу з ультранизьким фазовим джиттером, що мінімізує шуми в живленні і підвищує стабільність тактового сигналу, а відтак — чистоту звучання.
Високошвидкісне тихе гібридне джерело живлення
Для достовірного відтворення особливе значення має стабільність і чистота електроживлення. Шуми в живильних контурах і нестабільність напруги безпосередньо впливають на якість звуку, особливо в аналогових ланках. SL-G700 обладнаний виділеним блоком живлення для аналогових виходів без зворотного зв'язку, який ефективно пригнічує коливання і пульсації. У поєднанні зі спеціально розробленою стабілізуючою схемою це забезпечує низький рівень шуму і стабільну напругу. У ключових контурах не застосовуються універсальні ІС: компоненти підібрані й налаштовані для досягнення високого співвідношення сигнал/шум і точної передачі звуку, притаманної виробам Technics.
Виділений блок живлення для аналогових виходів
Структурна схема блоку живлення
Рівень пульсацій на виході блоку живлення — нижчий поріг шуму в порівнянні з аналогічними джерелами живлення
Характеристика динамічного навантаження — гарантує стабільність напруги навіть при коливаннях навантаження.
Архітектура цифрового шумозаглушення Підсилювач сигналу з USB-входів оснащено стабілізаторами напруги з резисторами з тонкої немагнітної вуглецевої плівки для захисту від магнітних перешкод, а також високоякісними Ruby Mica-конденсаторами з низькими діелектричними втратами, високою стійкістю до напруги й температури. Для забезпечення максимальної достовірності звуку застосовано додаткові заходи шумозаглушення, включаючи плівкові резистори з низьким еквівалентним послідовним опором на живильних клемах і ізоляцію імпульсного трансформатора на виході цифрового сигналу.
Якісний вихід для навушників
Зазвичай аналоговий вихід і вихід для навушників беруть сигнал з одного ЦАПу. У SL-G700 передбачено окремий перетворювальний контур для навушників із фірмовими БІС обробки та цифровими підсилювачами JENO Engine, що зменшують спотворення і оптимізують шум. Розділення контурів усуває взаємні перешкоди між виходами і дозволяє індивідуально налаштовувати звучання для кожного виходу. Крім того, реалізовано автоматичну активацію: підсилювач JENO вмикається лише при підключенні навушників, що запобігає небажаним впливам на якість звуку, коли навушники не підключені.
У класовому AA підсилювачі для навушників застосовано два окремі контури підсилення: один підвищує напругу, інший формує струм. Така архітектура дозволяє точно перетворювати високодозвільний ШІМ‑вихід JENO в аналоговий сигнал, оптимальний для навушників з широким діапазоном імпедансів. Результат — низький рівень спотворень по всьому частотному діапазону.
Система класу АА
A - Контрольний підсилювач напруги: напруга подається від виділеного операційного підсилювача
B - Підсилювач струму: необхідний струм подається від виділеного підсилювача живлення
Система оптимального включення блоків Ця система дозволяє відключати непотрібні цифрові модулі (дисплей, аналогові й цифрові інтерфейси) під час відтворення для зниження шуму. У режимі «Тільки диск» мережевий інтерфейс повністю відключається, що додатково підвищує якість відтворення SACD/CD.
Відбірні компоненти У критичних вузлах використовуються лише ретельно підібрані й точно налаштовані високоякісні елементи, що гарантує чистоту і достовірність відтворення.
Чотирьохвузлова компоновка Цифровий аудіоплеєр містить багато електричних контурів: імпульсні джерела живлення, цифрові інтерфейси з високочастотними сигналами і різні аналогові ланки. SL-G700 розділено на чотири вузли, у кожному з яких зосереджено контури одного типу й рівня сигналу. Вузли відокремлені перегородками, що зменшують взаємні завади між каскадами, підвищуючи якість звуку. Така конструкція також підвищує жорсткість шасі і знижує вібрації компонентів, що запобігає погіршенню звучання.
Надійний приводний механізм При відтворенні диска вирішальними є точність зчитування і стабільність приводу. Механізм CD оснащено потрійною рамою для забезпечення точного зчитування та запобігання передачі вібрацій. Крім того, масивний опорний диск із литого алюмінію ефективно амортизує вібрації й гасить шуми, сприяючи високій точності відтворення.
Міцний ізолятор Внутрішня поверхня ізолятора підсилена ребрами і сталевою пластиною товщиною 4 мм, що збільшує його масу та жорсткість. Цей щільний ізолятор розроблено спеціально для ефективного придушення резонансів у моделі SL-G700.
Підтримка різноманітних джерел і способів підключення SL-G700 підтримує бездротові з'єднання Bluetooth, Wi‑Fi і AirPlay 2, відтворює аудіо з потокових сервісів (Spotify, TIDAL), інтернет-радіо і сумісний з Google Assistant. *
